中央真空系統

高效中央真空系統，具備自動反饋?zhàn)詣涌刂啤H需在屏幕設定好各泵工作參數等相關數據，即可由設備進

行自動控制，調整設備泵體間歇運行，減少真空泵頻繁啟動造成真空不穩定和電網脈沖。

 通過自動控制水位和水量來實現節能和真空系統穩定性，實現高效無人智能化生產。PMV系列中央真空設

備主要由冷凝緩沖模塊、泵組、電器系統、氣動控制系統、PC控制系統等組成。

 機架選用高強度、高穩定性結構設計，采用抗扭厚壁型鋼和名廠鋼板焊接而成，整體強度大，變形小。高

性能真空輔助冷卻系統，其由冷卻水管道、大型冷凝器套件、大容積緩沖罐、控制系統組成。利用高真空狀態

下，水氣液轉換實現高性能冷卻效果，確保中央真空系統的高效和可靠。

 由于采用大型冷凝器，真空泵工作環境得到極大改善。在保障工況的情況下使得真空泵抽氣溫度低于 40

攝氏度，保證了真空泵的壓力及抽氣量。有高效真空系統的輔助作用下，帶來的結果是，制品快速冷卻和高

溫脫模，模具水冷卻時間可以大大減少，得到含水率極低的模型，減少烘干時間，降低了能源消耗。

 控制系統由西門子 S7-1200 系列可編程制器和觸摸屏組成，系統采用 PLC控制，模塊結構可編程控制器，

系統內置經過多年驗證成熟的工藝控制軟件。操作面板采用工業級高分辨率液晶觸摸屏;可以根據生產需求和

控制目標對工藝進行微調整，所有工藝參數全部在觸摸屏上設置，可以實時監控設備運行狀態，具有多種故

障報警及運行保護功能。

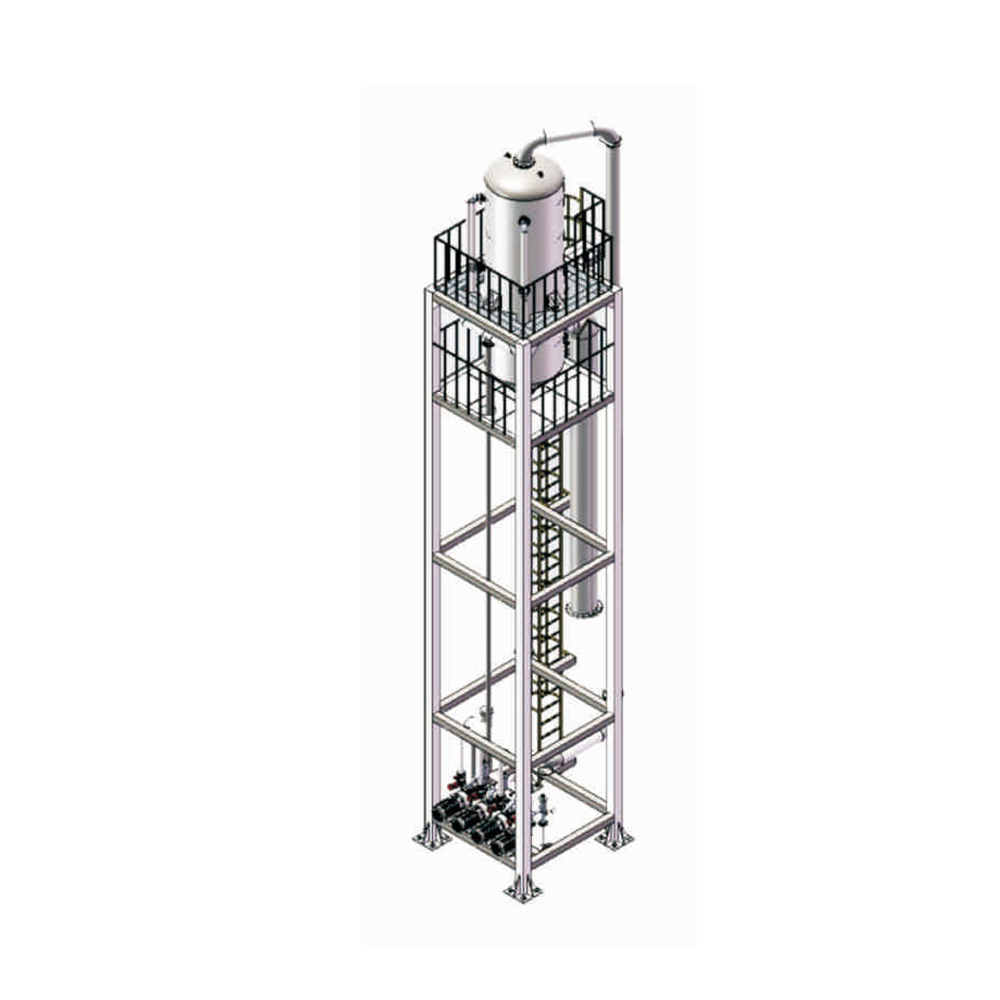

項目名稱		單位	立式中央真空FWLZ-V											塔式中央真空FWTZV
冷凝罐容積		m3	10			15			10					6 4				4
緩沖罐容積		m3	10			15			10					無、10				無、10
真空泵類型			E-螺桿泵						W-水環泵					E-螺桿泵				W-水環泵
單機功率		KW	15	22	30	37	45	55	11	15	11	15	15	15   22		3037		11	15	11	15	15
泵數量		臺	1						2	2	3	3	4	1				2	2	3	3	4
裝機功率		KW	15	22	30	37	45	55	22	30	33	45	60	15   22		30	37	22	30	33	45	60
吸氣量		m/h	864	1351	1865	2406	3074	3617	740	890	1110	1335	1780	864	1351	1865	2406	740	890	1110	1335	1780
最大真空度		Mpa	-0.07						-0.08					-0.07				-0.08
排水方式			水泵排水											重力排水
排水泵		KW	5.5
冷凝方式			噴淋
液位控制			液位計											/
真空總管	接口	mm	DN500											DN400
	壓力	Mpa	0.5~-0.7						0.5~-0.8					0.5~-0.7				<span style=">0.5~-0.8
冷凝水	接口	mm	DN100 -0.5~-0.8
	壓力	bar	3~5
	耗量	T/h	50	80	110	140		210	45	50	65	80	105	50 80		110	140		50	65	80	105
	冷卻塔	T/h	100	160		280	360 420		90 100		130		210	100 160		220	280	90	100	130 160 210
	溫度	℃	<30
排污管道接口		mm	DN100						DN200					DN100				DN200
蓄水桶		m3	0.42*2個        DN200
設備尺寸		mm	6050(6850)x2000(2800)x7650          注:（）V1515											5700x2800x15500
